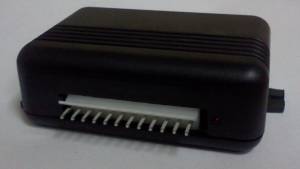

размеры 90х60х30 мм
Telit GL 868 новое поколение телитовских GSM модулей с низким энергопотреблением
питание от 8 до 40 Вольт
определение местоположения трекера по базовым станциям оператора (при полном отсутствии GPS сигнала - в подземных гаражах, туннелях и пр)
A-GPS (уменьшение времени «холодного старта» до 1 секунды)
68 канальный чувствительный GPS (чувствительность до -165 dBm, холодный старт 29 сек)
встроенные GSM и GPS антенны
АКБ 1600 мА
2 независимых аналоговых входа для подключения датчиков уровня топлива (отдельно или суммарно) (диапазон 0-9 В)
3 дискретных входа
2 выхода для исполняемых датчиков
RS232
полностью совместим со всеми мобильными операторами Украины и РФ (прибор сам опознает точку доступа)
конфигурирование через SMS, TCP, RS232
обновление прошивки через GPRS (никаких проводов и пр.)
экономный протокол расходующий при полном онлайне (10 секунд в движении\раз в 10 минут при стоянке) - 5 мб трафика в месяц
при покупке через наш магазин - 3 месяца без абонплаты независимо от количества устройств подключенный на логин.

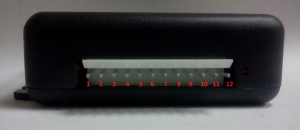

| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| + питание(9В-30В) | Д4 | Д3 | Д2 | О1 | О2 | RS232 (TX) | RS232 (RX) | А1 | А2 | Масса | Масса |
Где:
Д4, Д3, Д2 – дискретные входы(1/0)
А1, А2 – аналоговые измерительные входы
О1, О2 – выходы
RS-232(RX), RS-232(TX) – цифровой вход.
Для работы устройству требуется активированная SIM карта со снятым запросом PIN кода и включенной услугой передачи данных GPRS. Чтобы вставить SIM карту – отвинтите четыре крепежных шурупа и снимите крышку с устройства.
Вставьте SIM карту в SIM приемник и закройте его до щелчка. Если вы устанавливаете SIM карту в устройство при включенном питании – после установки устройство необходимо перезагрузить, нажав на кнопку сброса.
Для добавления устройства в систему, а так же управления им по SMS вам необходимо знать его уникальный идентификатор IMEI. Его можно найти на чипе, аккуратно перевернув плату и приподняв конденсатор.
Подключите к устройству питание(9-30В).
Следите за индикацией состояния устройства. Удостоверьтесь, что устройство успешно вышло на связь и поймало сигналы со спутников. Если устройство вышло на связь, светодиод будет моргать с частотой 3 раза в секунду.
Устройство GPS-Tracer индицирует о своем текущем состоянии при помощи светодиода справа от разъёма. Ниже в таблице приведены все типы индикации устройства:
| Режим | Значение | Действие |
| Моргает 1 раз в секунду | Не видит сим карту или не может зарегистрироваться в GSM сети | 1. Подождать минуту регистрации в сети |
| 2. Проверить вставлена ли SIM карта |
| 3. Проверить убран ли с SIM карты запрос PIN кода |
| 4. Проверить активна ли SIM карта |
| 5. Удостовериться в наличии покрытия GSM |
| Моргает 1 раз в 3 секунды | Устройство зарегистрировалось в GSM сети но не подключилось к серверу | 1. Перезагрузить устройство и подождать 10 минут |
| 2. Проверить активирована ли на SIM карте услуга передачи данных GPRS |
| 3. Проверить поддерживается ли SIM карта функцией автоматического определения точки доступа. |
| 4. Задать точку доступа вручную отправив смс вида: imei,set,apn,www.kyivstar.net |
| Моргает 3 раза в секунду | Устройство подключилось к серверу. Нормальный рабочий режим. | |
| Горит постоянно | Устройство подключилось к серверу, но не видит спутников GPS | Дать устройству «увидеть» небо |
| Секунду горит, на долю секунды гаснет | Загрузка прошивки в память устройства | Дождаться окончания загрузки прошивки |
| Файл | settings.py | |
| Параметр | Тип | Значение |
| APN | Строковый | auto для автоматического определения или точка доступа |
| DATA_SERVER | Строковый | ip адрес или доменное имя сервера для отсылки данных |
| DATA_PORT | Строковый | Порт для отсылки данных |
| FTP_SERVER | Строковый | ip адрес или доменное имя FTP сервера для обновления прошивки |
| FTP_PORT | Целое число | Порт FTP сервера обновлений |
| FTP_LOGIN | Строковый | Имя пользователя для доступа к FTP серверу обновлений |
| FTP_PASS | Строковый | Пароль для доступа к FTP серверу обновлений |
| INTERVAL_STAND | Целое число | Интервал отсылки или сбора данных в «домашней сети» при стоянке (сек) |
| INTERVAL_MOVE | Целое число | Интервал отсылки или сбора данных в «домашней сети» в движении (сек) |
| INTERVAL_STAND_ROAMING | Целое число | Интервал отсылки или сбора данных в «роуминге» при стоянке (сек) |
| INTERVAL_MOVE_ROAMING | Целое число | Интервал отсылки или сбора данных в «роуминге» в движении (сек) |
| CONNECT_IN_ROAMING | Бит | Отправлять ли данные в «роуминге». 0 - Нет. 1 - Да. |
| INTERVAL_CHECK_SMS | Целое число | Интервал проверки SMS (сек) |
| WATCHDOG_INTERVAL | Целое число | На сколько секунд чипу разрешено «зависать». Если висит больше положеного - перезагрузка |
| RECONNECT_INTERVAL | Целое число | Интервал между попытками переподключения (сек) |
| FAILED_RECCONECTS_BEFORE_REBOOT | Целое число | Количество неудачных переподключений к серверу до перезагрузки GSM модуля. |
| GPS_WHATCHDOG_ENABLED | Бит | Слежение за работоспособностью чипа GPS |
| GPS_WATCHDOG_INTERVAL | Целое число | Если слежение за работоспособносью чипа GPS включено и устройство не видит спутников больше этого интервала - происходит перезагрузка приемника GPS |
| GPS_WATCHDOG_TYPE | Целое число | Тип перезагрузки чипа GPS (0 - сброс до заводских настроек, 1 - холодны старт, 2 - теплый старт, 3 - горячий страрт) |
