Генерация отчетов

Сервис предоставляет широкие возможности по формированию отчетов.

Отчет представляет собой выборку по определенному устройству или набору устройств представленную в виде графической (трек) или табличной информации.

Именно отчеты позволяют узнать где передвигалось или стояло устройство, где и в какое время устройство не могло выйти на связь и т. п.

Трек

• трисовка трека на карте;
• экспорт в формат GPX;
• экспорт в формат XLS.

Если строка события выделена красным цветом, предполагается возможность слива, если же зеленым - возможность заправки. Итого Экспорт в формат DOC со следующей информацией:

• начало интервала;
• конец интервала;
• начало интервала;
• количество сообщений;
• пробег за период;
• имя устройства;
• временная зона клиента;
• дата генерации отчета;
• время в движении;
• пробег в поездках;
• средняя скорость;
• максимальная скорость;
• количество поездок;
• время простоя;
• количество стоянок;
• длительность без GPS;
• интервал генерации отчета.

Поездки Экспорт в формат DOC со следующей информацией:

• время начала поездки;
• начальное положение;
• время конца поездки;
• конечное положение;
• длительность поездки;
• пробег;
• средняя скорость;
• максимальная скорость.

Стоянки Экспорт в формат DOC со следующей информацией:

• время начала стоянки;
• время конца стоянки;
• длительность стоянки;
• положение стоянки.

Остановки Экспорт в формат DOC со следующей информацией:

• время начала остановки;
• время конца остановки;
• длительность остановки;
• положение остановки.

Качество связи Экспорт в формат DOC со следующей информацией:

• время начала ошибки;
• время конца ошибки;
• длительность ошибки;
• название ошибки.

Посещения всех зон Экспорт в формат DOC со следующей информацией:

• название зоны;
• время входа;
• время выхода;
• длительность нахождения в зоне.

Диагностический отчет Данные, которые поступают от устройства.

Выберите устройство из списка устройств и нажмите на кнопку «Трек» на панели управления вкладки «Автомобили».

В откроывшемся окне «Загрузка отчета» необходимо ввести интересующий интервал для загрузки трека, а также дополнительные параметры.

1. Дата начала интервала.
2. Время начала интервала.
3. Дата конца интервала.
4. Время конца интервала.
5. Если устройство возвращает скорость, не превышающую указанной в этом поле, считается, что автомобиль стоит.
6. Если считается, что автомобиль стоит в течение времени, не менее указанного в этом поле, фиксируется остановка.
7. Выбор цвета для отрисовки трека.
8. Ширина трека в пикселах.

После нажатия на кнопку «ОК» на карте отрисуется трек по указанным параметрам.

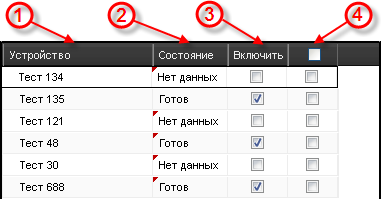

После того, как сформированы интересующие клиента отчеты их можно увидеть в виде таблицы.

Таблица состоит из следующих столбцов:

1. Имя устройства.
2. Состояние отчета:
   • загрузка - отображается во время формирования отчета;
   • готов - отчет сформирован;
   • нет данных - за указанный интервал устройство не прислало ни одного сигнала;
   • анализ - загруженные данные анализируются.
   • Включатель отображения трека на карте.
   • Отметка для удаления: чтобы удалить отчет, установите эту отметку и нажмите на кнопку «Удалить» на панели управления во вкладке «Отчеты».
3. Включатель отображения трека на карте.
4. Отметка для удаления: чтобы удалить отчет, установите эту отметку и нажмите на кнопку «Удалить» на панели управления во вкладке «Отчеты»

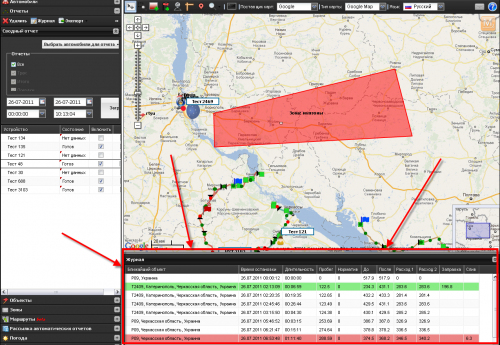

Журнал является аналогом экспортированного в формат XLS трека с информацией об остановках, сливах и заправках. Для того, чтобы открыть журнал, необходимо выбрать отчет с треком из списка готовых отчетов и нажать на кнопку «Журнал» в панели управления во вкладке «Отчеты».

Журнал с информацией по выбранному отчету развернется внизу в области отображения карты.

Если журнал уже развернут - достаточно выбрать отчет из списка для отображения в журнале.

За экспорт отчетов клиенту отвечает выпадающее меню «Экспорт» и кнопка «Отчеты» на панели управления во вкладке «Отчеты».

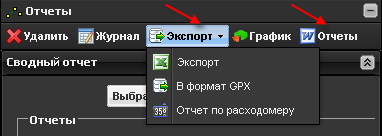

Выпадающее меню «Экспорт» Выпадающее меню «Экспорт» позволяет:

• Экспортировать общую информацию по устройству и трек в формат XLS (пункт меню «Экспорт»).
• Экспортировать трек в формат GPX (пункт меню «В формат GPX»).
• Экспортировать данные по расходомеру (пункт меню «Отчет по расходомеру»).

Кнопка «Отчеты» Эта кнопка позволяет экспортировать все отчеты, кроме трека, в формате DOC.

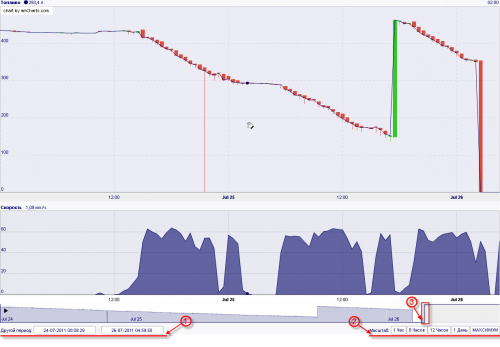

Для того, чтобы увидеть график изменения скорости и уровня топлива необходимо выбрать готовый отчет из списка отчетов по интересующему устройству и нажать на кнопку «График» на панели управления во вкладке «Отчеты».

После этого откроется окно с графиками по выбранному отчету. Верхний график показывает уровень топлива, нижний - скорость автомобиля.

1. Указанный в отчете период.
2. Масштаб отображения графика.
3. Ползунок, позволяющий передвигать график (осмотр данных за более ранний период). Переместите курсор мыши на горизонтальную черту ползунка и дождитесь смены курсора, после этого ползунок можно двигать. Такой же ползунок есть и слева внизу графика.

Для того чтобы воспользоваться функцией построения отчетов по данным расходомера необходимо внести соответствующие настройки в карточке автомобиля.

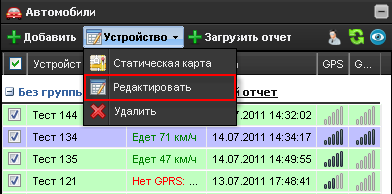

Для начала зайдите в карточку автомобиля, это можно сделать кликнув по кнопке Устройство на панели над списком устройств и в выпавшем меню выбрать пункт Редактировать.

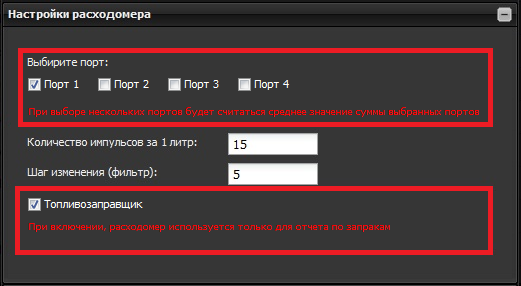

После перейдя во вкладку Расходомер вы увидите следующее окно.

Для начала выберите цифровой порт, к которому подключен расходомер. Внимание: При выборе нескольких портов будет считаться среднее значение суммы выбранных портов. Данные с Порта 1 и данные с Порта 2 суммируются, затем делятся. Далее необходимо указать количество импульсов за 1 литр и шаг изменения (Для разделения заправок).

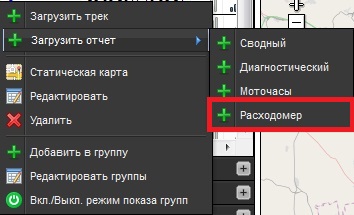

Для получения отчета по Расходомерам необходимо кликнуть правой кнопкой на одном из списка устройств и в открывшемся меню выбрать пункт «Загрузить отчет» и выбрать «Расходомер».

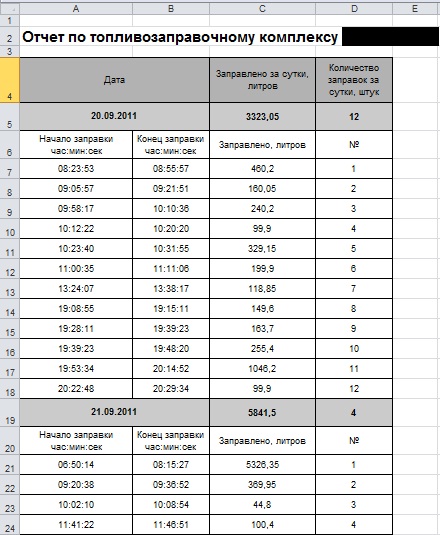

В результате будет сформирован отчет который имеет вид:

Для того чтобы воспользоваться функцией построения отчетов по моточасам необходимо внести соответствующие настройки в карточке автомобиля. Для начала зайдите в карточку автомобиля, это можно сделать кликнув по кнопке Устройство на панели над списком устройств и в выпавшем меню выбрать пункт Редактировать.

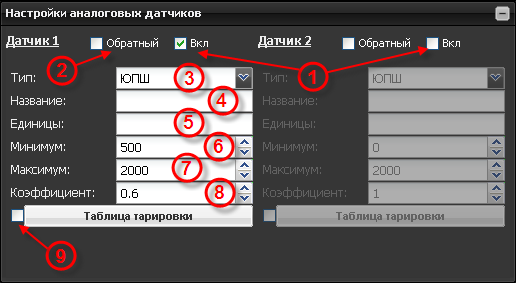

Подсчет моточасов производится на основании показаний аналогового или дискретного входа в зависимости от того куда подключено зажигание. В случае если зажигание подключено к аналоговому датчику вам необходимо выбрать вкладку аналоговые датчики после чего окно будет следующего вида.

В выпадающем списке 3 выберите тип Зажигание и тогда окно изменит свой вид.

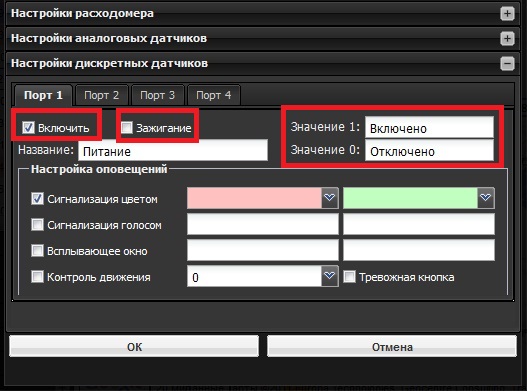

В поле вольтаж необходимо ввести нижний предел вольтажа который подается на вход когда зажигание включено (минимальное значение на аналоговом входе при котором зажигание будет считаться включенным). В случае когда зажигание подключено к дискретному входу необходимо перейти во вкладку дискретные датчики. Окно будет иметь следующий вид.

В нем необходимо включить необходимый датчик и поставить галочку в поле зажигание. После чего заполнить поля со значениями присылаемыми с дискретного входа (при каком значении зажигание включено и при каком выключено). Включение двух датчиков одновременно запрещено.

Для получения отчета по моточасам необходимо кликнуть правой кнопкой на одном из списка устройств и в открывшемся меню выбрать пункт «Загрузить отчет» и выбрать «Моточасы».

В результате будет сформирован отчет который имеет вид:
